SEMEM_S型铜制散热器
更新 2018-12-06 阅读 点赞
产品描述：铜管绕铜片构成“s”型弯管直通式结构的铜制散热器，进出总管在散热器两侧，气密框架、安装方便。工作介质适于蒸汽热源;耐高温、热工性能好、经久耐用。

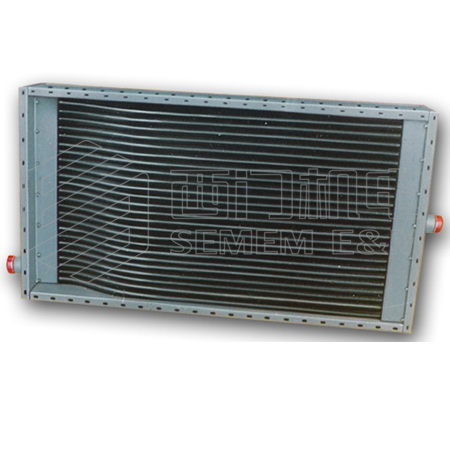

SEMEM_S型铜制散热器
SEMEM_S型铜制散热器
一、S型铜制散热器概述
1.S型铜制散热器由铜管绕铜片构成，热工性能好；
2.S型铜制散热器适应于采暖，空调，冷却，除湿，烘干等工程系统；
3.S型铜制散热器为“s”型弯管直通式结构，最适于蒸汽热源；
4.S型铜制散热器型号表示说明：S①②—③—④
①—散热管排数（1排，2排）；
②—散热管翅片片距（R，M，T）
③—散热器表面管数（根）
④—散热器有效管长（吋）
5.S型铜制散热器的散热管特征：采用Φ16×1紫铜管绕10×
数高，耐腐蚀，按其单位长度散热量大小， 分三种 片距分别为R（片距3.2），中M（片距4.2），
小T（片距6.5）；
6.S型铜制散热器的散热管结构参数表
|
性 能 项 目 |
状 态 |
片 距 |
实 验 公 式 |
|
传 热 系 数 （Kcal/m².h.℃） |
冷却 |
R |
（低温水）K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1 |
|
加热 |
R |
（高温水）K=21.9Vr0.0556ω0.0115 |
|
|
R |
（蒸汽）K=17Vr0.608 |
||
|
M |
（蒸汽）K=18.60.608 |
||
|
T |
（蒸汽）K=17.95Vr0.608 |
||
|
空 气 阻 力 （mm H2O） |
干阻力 |
R |
△H干=0.11Vr1.98N |
|
M |
△H干=0.55Vr8.908N |
||
|
T |
△H干=0.44Vr1.84N |
||
|
湿阻力 |
R |
△H湿=0.16Vr1.84N |
|
|
水 阻 力 |
R．M．T |
△h=1.1ω-1.854N |
|
二．S型铜制散热器工作特性
表2.S型铜制散热器的基本性能实验公式表
|
性 能 项 目 |
状 态 |
片 距 |
实 验 公 式 |
|
传 热 系 数 （Kcal/m².h.℃） |
冷却 |
R |
（低温水）K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1 |
|
加热 |
R |
（高温水）K=21.9Vr0.0556ω0.0115 |
|
|
R |
（蒸汽）K=17Vr0.608 |
||
|
M |
（蒸汽）K=18.60.608 |
||
|
T |
（蒸汽）K=17.95Vr0.608 |
||
|
空 气 阻 力 （mm H2O） |
干阻力 |
R |
△H干=0.11Vr1.98N |
|
M |
△H干=0.55Vr8.908N |
||
|
T |
△H干=0.44Vr1.84N |
||
|
湿阻力 |
R |
△H湿=0.16Vr1.84N |
|
|
水 阻 力 |
R．M．T |
△h=1.1ω-1.854N |
|
三、S型铜制散热器 基本参数
|
表 面 管 数 |
基本参数 |
排 数 |
有 效 管 长（吋） |
B |
||||||||
|
24 |
30 |
36 |
42 |
48 |
54 |
60 |
66 |
72 |
mm |
|||
|
12 |
散 热 面 积（m²） 受 风 表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
9 0.26 0.144 2 2 29.1 37 |
11.25 0.395 0.18 2 2 32.8 42.5 |
13.5 0.39 0.216 2 2 36.5 48 |
15.75 0.455 0.252 2 2 40.2 53.5 |
18 0.52 0.288 2 2 43.9 59 |
20.25 0.585 0.324 2 2 47.6 64.5 |
22.5 0.65 0.36 2 2 51.3 70 |
24.75 0.715 0.396 2 2.5 55 75 |
27 0.78 0.432 2 2.5 58.7 81.1 |
530 |
|
15 |
散 热 面 积（m²） 受 风 表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
11.25 0.325 0.18 2 2 34 43.4 |
14.06 0.406 0.225 2 2 38.3 50 |
16.88 0.488 0.27 2 2 42.6 57 |
19.68 0.569 0.315 2 2 49.9 64 |
22.5 0.65 0.36 2 2 51.2 71 |
25.31 0.731 0.405 2 2 55.5 78 |
28.13 0.812 0.45 2 2.5 59.8 85 |
30.34 0.894 0.495 2 2.5 64.1 92 |
33.75 0.975 0.54 2 2.5 68.4 99 |
636 |
|
18 |
散 热 面 积（m²） 受 风 表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
13.5 0.39 0.216 2 2 39 50 |
16.88 0.488 0.27 2 2 44 57.8 |
20.25 0.586 0.324 2 2 49 65.6 |
23.63 0.684 0.378 2 2 54 73.4 |
27 0.782 0.432 2 2.5 59 81.2 |
30.38 0.88 0.486 2 2.5 64 89 |
33.75 0.978 0.54 2 2.5 69 96.8 |
37.13 1.076 0.594 2 2.5 74 104.6 |
40.5 1.174 0.648 2.5 2.5 79 112.4 |
742 |
|
21 |
散 热 面 积（m²） 受 风 表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
15.75 0.455 0.252 2.5 2.5 43 57 |
19.69 0.568 0.315 2.5 2.5 48.5 66 |
23.63 0.681 0.378 2.5 2.5 54 75 |
27.56 0.794 0.441 2.5 2.5 59.5 84 |
31.5 0.907 0.504 2.5 2.5 65 93 |
35.44 1.02 0.567 2.5 2.5 70.5 102 |
39.38 1.133 0.63 2.5 2.5 76 111 |
43.31 1.246 0.693 2.5 2.5 81.5 120 |
47.35 1.359 0.756 2.5 2.5 87 129 |
848 |
|
24 |
散 热 面 积（m²） 受 风 表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
18 0.52 0.288 2.5 2.5 50 64 |
22.5 0.65 0.36 2.5 2.5 56 74 |
27 0.78 0.432 2.5 2.5 62 84 |
31.5 0.91 0.504 2.5 2.5 62 84 |
36 1.04 0.576 2.5 2.5 74 104 |
40.5 1.17 0.648 2.5 2.5 80 114 |
45 1.3 0.72 2.5 2.5 86 124 |
49.5 1.43 0.793 2.5 2.5 92 134 |
54 1.56 0.864 2.5 2.5 98 144 |
954 |
|
|
A（mm） |
|
830 |
980 |
1130 |
1280 |
1430 |
1580 |
1730 |
1880 |
2030 |

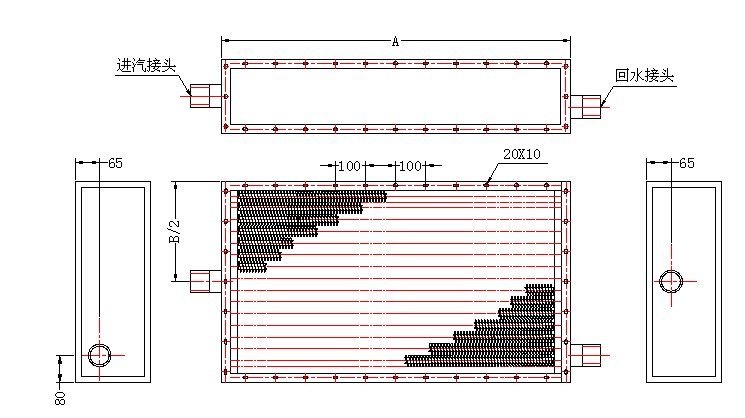

外形 尺寸 |
S型铜制散热器基本参数 续表
|
表面 管数 |
基本参数 |
排数 |
有效管长（吋） |
B |
|||||||||
|
72 |
78 |
84 |
90 |
96 |
102 |
108 |
114 |
120 |
mm |
||||
|
12 |
散 热 面 积（m²） 受 风 表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
28.40 0.822 0.491 2 2.5 55 79 |
30.44 0.881 0.527 2 2.5 59 85 |
31.50 0.910 0.504 2 2.5 62 90 |
30.44 0.975 0.540 2 2.5 65.5 95.5 |
36.00 1.040 0.576 2 2.5 69 101 |
38.25 1.105 0.612 2 2.5 72.5 106.5 |
40.50 1.170 0.648 2.5 2.5 74 112 |
40.75 1.235 0.684 2.5 2.5 77.5 117.5 |
45.00 1.300 0.720 2.5 2.5 81 123 |
510 |
|
|
15 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
35.07 1.015 0.607 2 2.5 64 94 |
37.62 1.086 0.651 2 2.5 68 101 |
39.38 1.137 0.630 2 2.5 72 107 |
42.19 1.219 0.675 2.5 2.5 76 113.5 |
45 1.300 0.720 2.5 2.5 80 120 |
47.81 1.381 0.765 2.5 2.5 84 126.5 |
50.63 1.462 0.810 2.5 2.5 88 133 |
53.44 1.544 0.855 2.5 2.5 92 139.5 |
56.25 1.625 0.900 2.5 2.5 96 146 |
616 |
|
|
18 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
41.77 1.209 0.723 2.5 2.5 72 109 |
44.78 1.296 0.775 2.5 2.5 77 116 |
47.25 1.370 0.756 2.5 2.5 81 123.5 |
50.63 1.468 0.810 2.5 2.5 85.5 131 |
54.0 1.566 0.864 2.5 2.5 90 138.5 |
57.38 1.664 0.918 2.5 2.5 94.5 146 |
60.75 1.762 0.972 2.5 2.5 99 53.5 |
64.13 1.860 1.026 2.5 2.5 103.5 161 |
67.5 1.958 1.080 2.5 2.5 108 168.5 |
722 |
|
|
21 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
48.44 1.402 0.838 2.5 2.5 81 123 |
51.96 1.504 0.899 2.5 2.5 86 132 |
51.13 1.585 0.882 2.5 2.5 91 140 |
59.06 1.698 0.945 2.5 2.5 96 148.5 |
63.0 1.811 1.008 2.5 2.5 101 157 |
66.94 1.924 1.071 2.5 2.5 106 165.5 |
70.88 2.037 1.134 2.5 2.5 111 174 |
74.81 1.150 1.197 2.5 2.5 116 182.5 |
78.75 2.263 1.260 2.5 2.5 121 191 |
828 |
|
|
24 |
散 热 面 积（m²） 受风表面积（m²） 通风净截面积（m²） 进出管接头（ZG″） 进出管接头（ZG″） 净 重（kg） 净 重（kg） |
2R 1或2 1或2R 1 2 1 2 |
55.14 1.596 0.954 2.5 2.5 90 139 |
59.12 1.711 1.023 2.5 2.5 96 148 |
63.00 1.820 1.003 2.5 2.5 101 158 |
67.5 1.950 1.080 2.5 2.5 106.5 167.5 |
72.00 2.080 1.52 2.5 2.5 112 177 |
76.5 2.210 1.224 2.5 2.5 117.5 186.5 |
81.00 2.340 1.296 2.5 2.5 123 196 |
85.50 2.470 1.368 2.5 2.5 128.5 205.5 |
90.00 2.600 1.440 2.5 2.5 134 215 |
934 |
|
|
|
A（mm） |
|
1900 |
2050 |
2202 |
2355 |
2507 |
2660 |
2812 |
2964 |
3117 |
外形 尺寸 |
|
备 注：
表3:中基本参数数据域不同排数，不同片距型散热器换算式：
散热面积：
2T型=2R型×0.54
1R=2R×0.5
1T型=2R×0.27
产品净重：
1T型=1型R×0.85
2T型=2R型×0.78
通风净截面积：
M型=R型×1.015
T型=R型1.035
