一、ZPG型反冲洗自动排污过滤器 概述
ZPG型反冲洗自动排污过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。
二、ZPG型反冲洗自动排污过滤器 产品特点
◆ 既能保持高的流量，又具有低的压力降
◆ 不需要任何支撑结构，节省空间。
◆ 不需要设置旁路，节约投资费用，避免了在调试和维修过程中的拆卸排污。
◆ 安装灵活，可以水平安装也适应于垂直安装。
◆ 过滤器在额定流速下阻力为0.5～0.1m水柱
◆最大工作压力：1.6MPa
◆工作温度范围：0℃~150℃
◆过滤精度：100~3500微米
ZPG型反冲洗自动排污过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。
二、ZPG型反冲洗自动排污过滤器 产品特点
◆ 既能保持高的流量，又具有低的压力降
◆ 不需要任何支撑结构，节省空间。
◆ 不需要设置旁路，节约投资费用，避免了在调试和维修过程中的拆卸排污。
◆ 安装灵活，可以水平安装也适应于垂直安装。
◆ 过滤器在额定流速下阻力为0.5～0.1m水柱
◆最大工作压力：1.6MPa
◆工作温度范围：0℃~150℃
◆过滤精度：100~3500微米

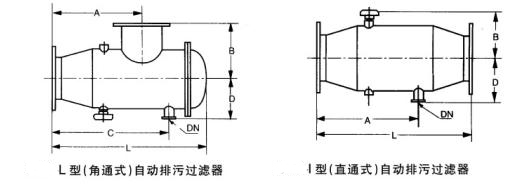

三、ZPG型反冲洗自动排污过滤器 外型尺寸

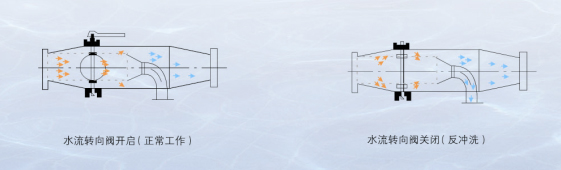

四、ZPG型反冲洗自动排污过滤器 水流示意图
五、ZPG型反冲洗自动排污过滤器 型号与规格
ZPG-L（角通式）反冲洗自动排污过滤器 单位（mm）
| 型号 |
L
|
A
|
B
|
C
|
D
|
排污口
DN
|
流量
t/h
|
|
ZPG-L-40
|
320
|
170
|
80
|
226
|
90
|
15
|
12
|
|
ZPG-L-50
|
350
|
185
|
90
|
244
|
100
|
15
|
19
|
|
ZPG-L-65
|
380
|
200
|
100
|
270
|
120
|
20
|
28
|
|
ZPG-L-80
|
445
|
230
|
120
|
310
|
140
|
25
|
50
|
|
ZPG-L-100
|
536
|
265
|
160
|
365
|
180
|
32
|
80
|
|
ZPG-L-125
|
624
|
315
|
190
|
440
|
200
|
40
|
125
|
|
ZPG-L-150
|
728
|
375
|
220
|
520
|
230
|
50
|
160
|
|
ZPG-L-200
|
884
|
500
|
260
|
670
|
280
|
65
|
320
|
|
ZPG-L-250
|
1120
|
625
|
310
|
830
|
330
|
80
|
490
|
|
ZPG-L-300
|
1310
|
750
|
350
|
1000
|
380
|
100
|
710
|
|
ZPG-L-350
|
1514
|
875
|
410
|
1180
|
450
|
125
|
970
|
|
ZPG-L-400
|
1730
|
1000
|
470
|
1350
|
480
|
150
|
1260
|
|
ZPG-L-450
|
1896
|
1125
|
510
|
1500
|
500
|
150
|
1600
|
|
ZPG-L-500
|
2080
|
1250
|
550
|
1680
|
580
|
150
|
1970
|
|
ZPG-L-600
|
2490
|
1500
|
650
|
2000
|
650
|
200
|
2850
|
|
ZPG-L-700
|
2680
|
1600
|
680
|
2150
|
700
|
200
|
3880
|
|
ZPG-L-800
|
2880
|
1750
|
700
|
2300
|
820
|
200
|
5080
|
|
ZPG-L-900
|
3150
|
1850
|
800
|
2480
|
880
|
200
|
6410
|
|
ZPG-L-1000
|
3370
|
2000
|
900
|
2675
|
920
|
250
|
9910
|
ZPG-I（直通式）反冲洗自动排污过滤器 单位（mm）
| 型号 |
L
|
A
|
B
|
D
|
排污口
DN
|
流量
t/h
|
|
ZPG-I-40
|
245
|
185
|
63
|
90
|
15
|
12
|
|
ZPG-I-50
|
255
|
190
|
70
|
100
|
15
|
19
|
|
ZPG-I-65
|
270
|
195
|
83
|
120
|
20
|
28
|
|
ZPG-I-80
|
320
|
232
|
96
|
140
|
25
|
50
|
|
ZPG-I-100
|
350
|
260
|
128
|
180
|
32
|
80
|
|
ZPG-I-125
|
438
|
326
|
162
|
200
|
40
|
125
|
|
ZPG-I-150
|
525
|
390
|
189
|
230
|
50
|
160
|
|
ZPG-I-200
|
700
|
520
|
220
|
280
|
65
|
320
|
|
ZPG-I-250
|
875
|
650
|
255
|
330
|
80
|
490
|
|
ZPG-I-300
|
1050
|
780
|
294
|
380
|
100
|
710
|
|
ZPG-I-350
|
1200
|
885
|
331
|
450
|
125
|
970
|
|
ZPG-I-400
|
1400
|
1040
|
377
|
480
|
150
|
1260
|
|
ZPG-I-450
|
1550
|
1145
|
420
|
500
|
150
|
1600
|
|
ZPG-I-500
|
1700
|
1250
|
462
|
580
|
150
|
1970
|
|
ZPG-I-600
|
2000
|
1460
|
537
|
650
|
200
|
2850
|
|
ZPG-I-700
|
2280
|
1720
|
607
|
700
|
200
|
3880
|
|
ZPG-I-800
|
2500
|
1900
|
685
|
820
|
200
|
5080
|
|
ZPG-I-900
|
2800
|
2180
|
785
|
880
|
200
|
6410
|
|
ZPG-I-1000
|
3120
|
2470
|
860
|
920
|
250
|
9910
|
