生活热水加热方案

SEMEM_生活热水加热方案

更新 2020-07-15   阅读   点赞

方案描述:生活热水加热方案 现场需求: 在宾馆及职工宿舍等多用户的用水场合,需要水温长期恒定,不能断流,且具有多个用水终端。为此,我公司客户经常采用下面的解决方案。 完整方案 设备选 ...

方案介绍

SEMEM_生活热水加热方案
(HQS型汽水混合加热器应用)





一、现场需求:

       在宾馆及职工宿舍等多用户的用水场合,需要水温长期恒定,不能断流,且具有多个用水终端。为此,我公司客户经常采用下面的解决方案。



二、设备选型:

1:HQS汽水混合器 ;                    2:水泵;                          3:蒸汽调节阀;

4:WK31系列恒温控制箱;           5:Pt100铂热电阻;          6:蒸汽管道,循环水管道;

7:中间缓冲水箱。



三、实现原理:

       温度传感器(Pt100铂热电阻)将从HQS汽水混合器出水侧检测出的水温值,反馈给恒温控制器主机,经恒温控制器主机判定实时水温与目标温度值的差别后,通过调节蒸汽阀门的开度,改变蒸汽流入HQS汽水混合器的蒸汽量,来控制被加热水的温度。抽水泵则将水送至用户端,并回收未使用过的水。



四、解决问题:

①没有噪音、没有振动、热效率99%;

②全自动、高可靠、无需人工值守;

③干净的恒温水源源不断地输送到各个用水终端;

④设备使用寿命15年以上,一劳永逸。

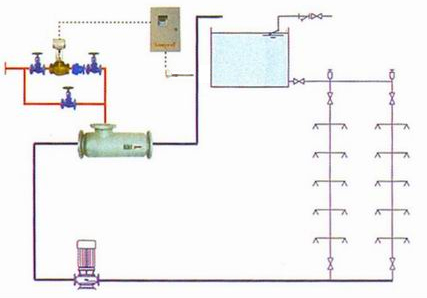

四、完整方案系统示意:





编辑 Res (本文版权所有,请勿复制商用)
