移动热水供应站方案

SEMEM_移动热水供应站方案

更新 2020-07-01   阅读   点赞

方案描述:在多用户的用水场合(如职工宿舍),需要水温长期恒定,不能断流,且用户管道多。采用HQS管道式汽水混合加热器,用蒸汽加热,通过循环水泵输送到用水点。

方案介绍

SEMEM_移动热水供应站方案
(HQS型汽水混合加热器应用)



   蒸汽热水站方案,移动热水站方案,移动热水供应站方案



现场需求:

        在多用户的用水场合(如职工宿舍),需要水温长期恒定,不能断流,且用户管道多。如果水的化学性质不稳定,水管道容易产生水垢,影响整个供水系统的运行。为此,我公司客户经常采用下面的方案完成工艺流程。



基本方案

设备选型:

1:HQS汽水混合器                                2:抽水泵一台

3:蒸汽管道手动调节阀一台                 4:XMT温度显示仪表一台

实现原理:

①用户根据应用需要,手动开关进水阀门。

②用户根据应用需要,手动调节蒸汽阀门开度,使被加热水的水温达到目标恒定值。

解决问题:

①没有噪音、没有振动、热效率99%;
②手动调节蒸汽进入HQS汽水混合器的流量,从而使水温达到恒定值;
③设备使用寿命15年以上,一劳永逸。

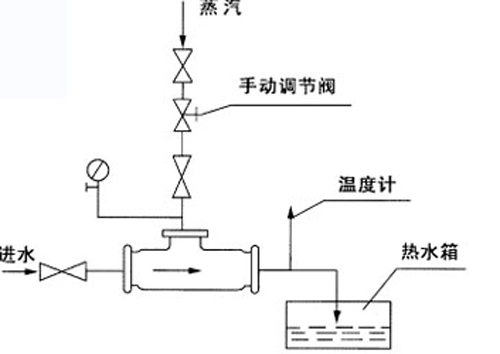

基本方案系统:



     蒸汽热水站方案,移动热水站方案,移动热水供应站方案







完整方案



设备选型:

1:HQS汽水混合器                 2:抽水泵一台               3:y3型水过滤器一台

4:蒸汽调节阀一台                 5:HSCD强磁防垢器一台       6:WK恒温控制器系统

7:蒸汽管道,循环水管道           8:T1—5型温度变送器一支

实现原理:

        T150温度变送器将从HQS汽水混合器出水侧检测出的水温值,反馈给恒温控制器主机,经恒温控制器主机判定实时水温与目标温度值的差别后,通过调节蒸汽阀门的开度,改变蒸汽流入HQS汽水混合器的蒸汽量,来控制被加热水的温度。抽水泵则将水送至用户端,并回收未使用过的水。强磁防垢器和过滤器在蒸汽进入汽水混合器之前将水过滤,避免水在用户端的管道内结垢。

解决问题:

①没有噪音、没有振动、热效率99%;

②全自动、高可靠、无需人工值守;

③干净的恒温水源源不断地输送到各家用户;

④设备使用寿命15年以上,一劳永逸。

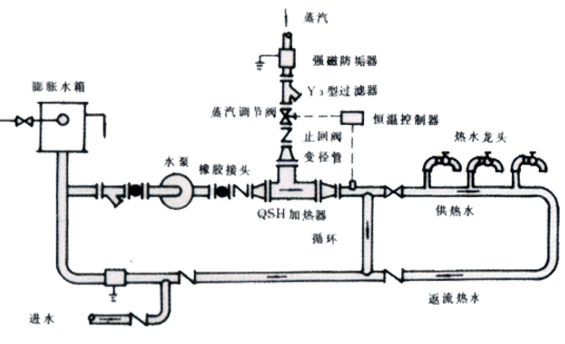

完整方案系统:

  蒸汽热水站方案,移动热水站方案,移动热水供应站方案
